凯日混合 不断创新 老品牌 新机型 新改进 节能高效 均匀度高
|
 |
★前言：(全国质量诚信承诺优秀企业、全国质量检验稳定合格产品。)
|
ZSH系列锥形双螺旋混合机设备，荣获第十届全国“星火杯”创造发明竞赛优质产品金奖，产品质量经国家技术监督局统一抽检合格，国质监认字048号NO98019，经上海市机电产品质量检测中心通用机械站，检测各项技术指标均达到标准设计要求，产品检测合格，由上海市通用机械产品质量监督检验站，颁发合格证书号：WJ98119，被原化工部列为监制产品,证号:709,全国质量检验稳定合格产品、工程建设推荐产品，工标荐字第2013008号，并郑重向全国推广。
|
欢迎您选用新研制成功的新一代“凯日牌”ZSH系列大开门双螺旋锥形混合机（新式搅拌机），系统的全面改进、不断创新。该系列机及特制大开门卸料装置与专有核心搅拌技术曾荣获五项国家专利。投放市场以来，经用户实践使用后，反映良好，得到了国内外用户的一致好评，深受各行业普遍信赖和欢迎。
该机是其它混合设备所无法比拟的，是中国混合机史上的一大新的突破，具有当代先进水平，被国内外用户所公认，它的诞生，标志着“凯日”混合设备进入了一个更新换代的阶段，在混合机史中占有半壁江山，是混合机械行业的后起之秀。
本机吸取国内外混合机之精华，拥有自主创新知识产权，创新专业设计、生产，独立创新研制，新颖、高效、节能。其功效是单螺旋混合机的两倍，滚筒卧式的十倍、螺带机型的数倍。解决了螺带易断、寿命短、易发热、易漏油、维修困难，要求克服原卧式混合机，放料不干净、残留量多、有盲区，死角、混合不均匀、占地面积大、价格高、使用面窄等缺点，因此进行更新换代，是一种粉体、颗粒、粉液理想高精度专用混合设备。性能突出，优化设计先进，是化工等行业重点推广的混合设备。
|
★用途：
ZSH系列混合机广泛应用于化工、医药、农药、染料、颜料、电池、耐火材料、塑料、橡胶、化肥、冶金、矿山、建材、外加剂、食品、味精、食盐、碘盐、多品种盐、饲料、酿造等各种行业中粉体与粉体混合，粉体与液体混合，液体与液体混合，及颗粒、短纤维、片状物料组成性混合。对混合物适应性广，对过敏性物料不会产生过热、压馈、磨碎，对比重悬殊和粒度不同的物料组成的混合不会产生分层、离析等现象。
|
★特点：
该机混合型式先进、造型美观、结构设计合理、比其他类型混合速度快，混合物料精度高，动力消耗低，装载系数大，使用寿命长，操作条件良好，清理、维护方便。该机筒盖部分可掀起打开，清洗方便；独特设计，专利大开门卸料结构，出料迅速，无残留，解决了以往转盘式（老式）出料不通畅，阻挡夹带物料，残留量多、不易清洗和拆装等缺点。本系列混合机集国内外同类产品之优点，并设计带有喷液装置，设备工作时两根非对称螺旋按顺时针快速自转，将物料向上提升。同时又沿筒臂慢速公转，促使物料在机内全方位流动，短时间内达到高精度混合。
|
★工作原理：
物料在混合机内翻动示意图
1. 双螺旋的快速自转，将物料向上提升，形成两股非对称的沿筒壁自下向上的螺柱形物流（图I-A）。
2. 转臂带动螺杆的公转运动使螺旋外的物料不同程度地进行螺柱包络体内，一部分物料不同被错位提升，另一部分物料又被甩出螺柱，从而达到全圆周方位物料更新扩散（图II-B）。
3. 被提升到上部的两股物料，再向中心凹穴汇合，两股物料汇合并成一股向下流动，补充了底部物料空穴，形成对流循环（III-C），由于上述运动的复合，使物料在较短的时间内获得均匀混合，混合精度较高。
|
 |
|

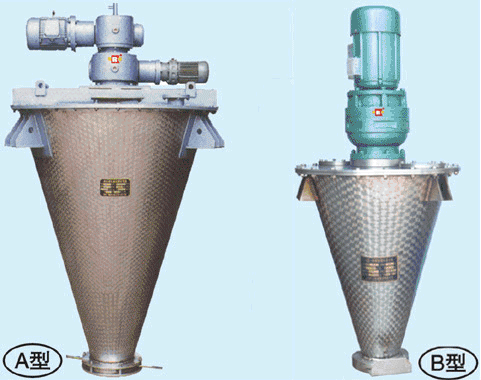

ZSH-A、B、C、D型机及特制大开门卸料装置，分别根据不同物料使用，选择适宜的机型，供用户选购，
与时俱进、全面升级、更新换代、性价比高、诚信创新。
严正声明:提防上门洽谈订货,请验明法人营业执照、商标及相关证书红章原件,谨防受骗。
专有技术、完美体现、创新产品、专业生产、系统改造。
|
 |
|
二十多年生产历史，追求卓越，不断创新，众多使用厂家业绩。
现有创新技术较以前更具先进性、新颖性、科学性、实用性。
温馨提示：有关用户业绩，请点击应用实例查看。
|
| ZSH-A型系列大开门双螺旋锥形混合机主要技术参数及安装尺寸（mm） |
|
型号
规格
|
ZSH
0.2
|
ZSH
0.3
|
ZSH
0.5
|
ZSH
1
|
ZSH
1.5
|
ZSH
2
|
ZSH
3
|
ZSH
4
|
ZSH
6
|
ZSH
8
|
ZSH
10
|
ZSH
12
|
ZSH
15
|
ZSH
20
|
ZSH
30
|
|
全容积(m3)
|
0.2
|
0.3
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
6
|
8
|
10
|
12
|
15
|
20
|
30
|
|
生产量(t/h)
|
0.2
-0.8
|
0.3
-1
|
0.5
1.5
|
2
-2.5
|
2
-4
|
2.5
-5
|
4
-7.5
|
5
-10
|
7
-15
|
10
-20
|
12
-20
|
15
-30
|
18
-30
|
20
-40
|
30
-60
|
|
总功率(kw)
|
2.57
|
2.57
|
3.37
|
4.75
|
6.25
|
6.25
|
8.25
|
12.5
|
16.5
|
20.7
|
20.7
|
21.7
|
25
|
34
|
50.5
|
|
自转转速(r/min)
|
143
|
143
|
143
|
57
|
57
|
57
|
57
|
53
|
53
|
53
|
53
|
53
|
53
|
53
|
53
|
|
公转转速(r/min)
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
1.6
|
1.6
|
1.6
|
1.3
|
1.3
|
1
|
1
|
1
|
|
装载系数
|
-
0.6 (装载物料高度不得超过螺杆上顶端螺旋片，即加料限位线)（比重≤1.2、干性粉粒料），
-
装载系数为0.6指全容积60%；混合物料比重（密度）以水的比重为标准（按密度1T/M3次计算）
|
|
物料粒度(目)
|
20-1000
|
|
混合均匀度
|
相对偏差（10min）≤1.5
|
|
设备净重(kg)
|
450
|
500
|
600
|
1200
|
1350
|
1500
|
2100
|
2520
|
3150
|
3600
|
3950
|
4150
|
6500
|
8000
|
11600
|
|
外型尺寸(D×H)
|
889
×1610
|
936
×1670
|
1142
×2000
|
1610
×2520
|
1790
×2790
|
1970
×3130
|
2210
×3470
|
2330
×4530
|
2620
×5120
|
2850
×5590
|
3050
×5920
|
3100
×6000
|
3510
×6860
|
3830
×7500
|
4320
×8480
|
|
支座中心距(D1)
|
809
|
856
|
1065
|
1535
|
1710
|
1890
|
2130
|
2250
|
2540
|
2770
|
2970
|
3550
|
3410
|
3730
|
4200
|
|
总高度(H)
|
1610
|
1670
|
2000
|
2520
|
2790
|
3130
|
3470
|
4530
|
5120
|
5590
|
5920
|
6000
|
6860
|
7500
|
8480
|
|
筒体高度(H1)
|
1010
|
1022
|
1355
|
1723
|
2090
|
2310
|
2650
|
2922
|
3415
|
3790
|
4120
|
4300
|
4830
|
5350
|
6170
|
|
支座至筒盖高(H2)
|
150
|
215
|
215
|
245
|
245
|
245
|
245
|
400
|
400
|
400
|
400
|
500
|
400
|
400
|
400
|
|
进料口尺寸(A)
|
200
|
200
|
200
|
250
|
250
|
300
|
300
|
500
|
500
|
500
|
500
|
500
|
500
|
500
|
500
|
|
出料口尺寸(B)
|
225
|
225
|
225
|
294
|
294
|
294
|
325
|
390
|
390
|
390
|
390
|
390
|
390
|
390
|
390
|
|
支座数量、孔径(n-d)
|
4-20
|
4-20
|
4-20
|
4-23
|
4-23
|
4-23
|
4-23
|
4-25
|
4-25
|
4-25
|
4-25
|
4-25
|
4-30
|
4-30
|
4-30
|
|
|
注： 该系列机以特色的大开门快开式装置结构，设备稳定可靠技术成熟，拥有多项先进技术，以高合格率、高效率、耐久性及新机凸现无噪声，低能耗，在同行业中已经确立其不可争议的特色优势，成为混合设备行业中的佼佼者。
外观近似机型，请看结构图，并进行内部构造比较。
该系列混合设备经用户长期使用，检验验证，混合效率和均匀度都比普通混合机高数倍。
新一代先进创新技术--双减速机(双电机)传动，A型、C型机先启动自转、后启动公转，在混合搅拌比较重的物料时，对设备本身起到保护作用，延长寿命。
产品质量要经得起用户的实践检验。
配备先进的电控操作系统，更易控制产品品质。
注： 本公司按用户要求定制特殊规格“防腐复合材料混合机”。
使物料混合过程中不会产生摩擦式的静电、不会增加含铁量、起绝缘、防腐之作用，达到物料高精度混合之目的，特别适用于电池等行业，深受用户好评。
如有不明之处，请来电咨询:021-66288666,谢谢合作 !
|
 |
|
★ 经国家法定机构检测合格，全国质量检验稳定合格产品；
★ 中国工程建设推荐产品，工标荐字第2013008号；
★ 特别对大型规格混合机，有独立的研发、创新改进、性能突出；
★ 对公转及关键部件等核心技术进行了全面创新改造，解决了公转允许逆转等问题；
★ 实践证明可提高该机型传动动力，使用寿命比同类产品增长数倍。
★ 筒体与筒盖等用螺丝连接，容易打开检修(解决了用无缝焊接,无法打开维修等)；
|
 |
新开发的加重型（动力、减速机型加大）特别适用于比重大、物料悬殊粉体搅拌
|
ZSH-C型 大开门双螺旋锥形混合机主要技术参数及安装尺寸（mm）
|
|
型号规格
|
ZSHS-0.3
|
ZSHS-0.5
|
ZSHS-1
|
ZSHS-2
|
ZSHS-3
|
|
全容积(m3)
|
0.3
|
0.5
|
1
|
2
|
3
|
|
生产量(t/h)
|
0.3-1
|
0.5-1.5
|
2-2.5
|
2.5-5
|
4-7.5
|
|
总功率(kw)
|
2.57
|
3.37
|
4.55
|
6.25
|
9.00
|
|
自转转速(r/min)
|
118
|
118
|
51
|
51
|
51
|
|
公转转速(r/min)
|
2
|
2
|
2
|
2
|
2
|
|
装载系数
|
0.6
|
|
物料粒度(目)
|
20-1000
|
|
混合均匀度相对偏差(10min)
|
≤1.5
|
|
设备净重(kg)
|
500
|
600
|
1200
|
1500
|
2100
|
|
外型尺寸(D*H)
|
936*2020
|
1142*2375
|
1610*2910
|
1970*3500
|
2210*3900
|
|
支座中心距(D1)
|
856
|
1065
|
1535
|
1890
|
2130
|
|
总高度(H)
|
2020
|
2375
|
2910
|
3500
|
3900
|
|
筒体高度(H1)
|
1022
|
1355
|
1723
|
2310
|
2650
|
|
支座至筒盖高(H2)
|
215
|
215
|
245
|
245
|
245
|
|
进料口尺寸(A)
|
200
|
200
|
250
|
300
|
300
|
|
出料口尺寸(B)
|
225
|
225
|
294
|
294
|
294
|
|
支座数量、孔径(n-d)
|
4-20
|
4-20
|
4-23
|
4-23
|
4-23
|
|
| |
注： 该新一代系列机是历年来采纳广大用户的宝贵意见和建议，针对混合工艺要求，结合实际需求，在原机型基础上，减速系统进行彻底改进，采用二台先进减速机传动，创新混合结构，设计新颖、低能耗，其可靠性、稳定性、适应性等性能上是较佳的配置，提高了混合使用范围和高效率等显著优点及设备使用寿命长等优势，创新改进，专业制造，配备电器控制箱，运行更安全。
该机性能好、效率高、占地面积小、易安装等特点，产品混合均匀度高、性能稳定、噪声低的环保节能型混合设备。
|
|
|
 |
 |
| |
| ZSH-B型 系列大开门双螺旋锥形混合机主要技术参数及安装尺寸（mm） |
|
型号规格
|
ZSH
-0.01
|
ZSH
-0.02
|
ZSH
-0.03
|
ZSH
-0.05
|
ZSH
-0.1
|
ZSH
-0.15
|
ZSH
-0.2
|
ZSH
-0.3
|
ZSH
-0.5
|
ZSH
-1
|
ZSH
-1.5
|
ZSH
-2
|
ZSH
-3
|
|
全容积（m3）
|
0.01
|
0.02
|
0.03
|
0.05
|
0.1
|
0.15
|
0.2
|
0.3
|
0.5
|
1
|
1.5
|
2
|
3
|
|
生产量（t/h）
|
0.01
-0.03
|
0.02
-0.03
|
0.02
-0.05
|
0.03
-0.1
|
0.06
-0.2
|
0.15
-0.5
|
0.2
-0.6
|
0.3
-0.1
|
0.5
--1.5
|
2
-2.5
|
2
-4.5
|
2.5
-5
|
4
-7.5
|
|
总功率（kw）
|
0.37
|
0.37
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
2.2
|
3
|
4
|
5.5
|
5.5
|
7.5
|
|
自转转速(r/min)
|
159
|
130
|
130
|
130
|
130
|
183
|
108
|
118
|
118
|
51
|
51
|
51
|
51
|
|
公转转速(r/min)
|
3
|
3
|
3
|
3
|
3
|
3
|
3.8
|
3
|
3
|
3
|
3
|
3
|
3
|
|
装载系数
|
0.6
|
|
物料粒度（目）
|
20-1000
|
|
混合均匀度
|
相对偏差（10min）≤1.5
|
|
设备净重（kg）
|
120
|
120
|
130
|
150
|
200
|
230
|
400
|
500
|
600
|
1200
|
1350
|
1500
|
2100
|
|
外型尺寸(D×H)
|
420
×900
|
457
×980
|
475
×970
|
550
×1100
|
670
×1440
|
780
×1700
|
865
×1650
|
936
×1960
|
1142
×2320
|
1610
×2740
|
1700
×3100
|
1970
×3380
|
2210
×3740
|
|
支座中心距(D1)
|
370
|
410
|
415
|
490
|
605
|
715
|
805
|
856
|
1065
|
1535
|
1670
|
1890
|
2130
|
|
总高度（H）
|
900
|
980
|
970
|
1100
|
1440
|
1700
|
1650
|
1960
|
2320
|
2740
|
3100
|
3380
|
3740
|
|
筒体高度（H1）
|
450
|
490
|
540
|
660
|
820
|
930
|
950
|
1022
|
1355
|
1723
|
2200
|
2310
|
2650
|
|
支座至筒盖高(H2)
|
100
|
100
|
100
|
100
|
140
|
140
|
145
|
215
|
215
|
245
|
245
|
245
|
245
|
|
进料口尺寸（A）
|
65
|
65
|
65
|
100
|
120
|
120
|
150
|
200
|
200
|
250
|
300
|
300
|
300
|
|
出料口尺寸（B）
|
100
|
100
|
100
|
100
|
120
|
140
|
200
|
225
|
225
|
294
|
294
|
294
|
325
|
|
支座数量、孔径(n-d)
|
4-12
|
4-12
|
4-12
|
4-12
|
4-14
|
4-14
|
4-20
|
4-20
|
4-20
|
4-23
|
4-23
|
4-23
|
4-23
|
|
| |
 |
 |
 |
夹套主要有加温、干燥、冷却作用。
|
|
加温：
|
导热油、蒸汽、热水、电加热。 |
|
冷却：
|
水、冷冻液、冷气。 |
|
温控仪：
|
电热偶、安全阀、压力表、截止阀、油泵（水泵）等组成，供物料所需温度。 |
| 可抽真空干燥型。 |
|
| |
 |
 |
该机是涂料、油墨、电池等行业专用混合设备，特别对粘度大、密度高、流动性差的物料采用创新专有技术，刮刀装置使物料不会粘筒壁，混合均匀度更高。
|
|
|
本公司最新研制一种带刮刀式双螺旋锥形混合机，该机优点：其刮刀沿着锥形筒体作为公转（即刮刀沿着混合公转而转，刮清混合机筒体上的粘料或残余料）解决了国内对一些物料流动性差，黏度高及各种湿料（含水量高）浆料等最易粘边的物料混合不均匀的难题。该机混合均匀度高，属于我公司的创新产品之一。
|
 |
根据用户的需求还可定制做单、三螺旋锥形混合机。解决了用户对特轻、特细物料难以混合均匀的困难。同时对一般物料的混合速度、精度均有明显提高，减少混合时间，具有节能意义，特别适宜于大容积机型的物料搅拌混合，深受广大使用单位好评。
|
本公司专门设计的电器控制箱，设有公转、自转的联锁装置，控制了启动，停机顺序，保护混合机的正常运行，使您使用更放心，需要的用户可另外订购，订货时提出，外加价。(附电气原理图)
|
 |
欢迎全国各大设计院及配套、使用等单位有偿合作，设计、推广、介绍.鸣谢!
|
